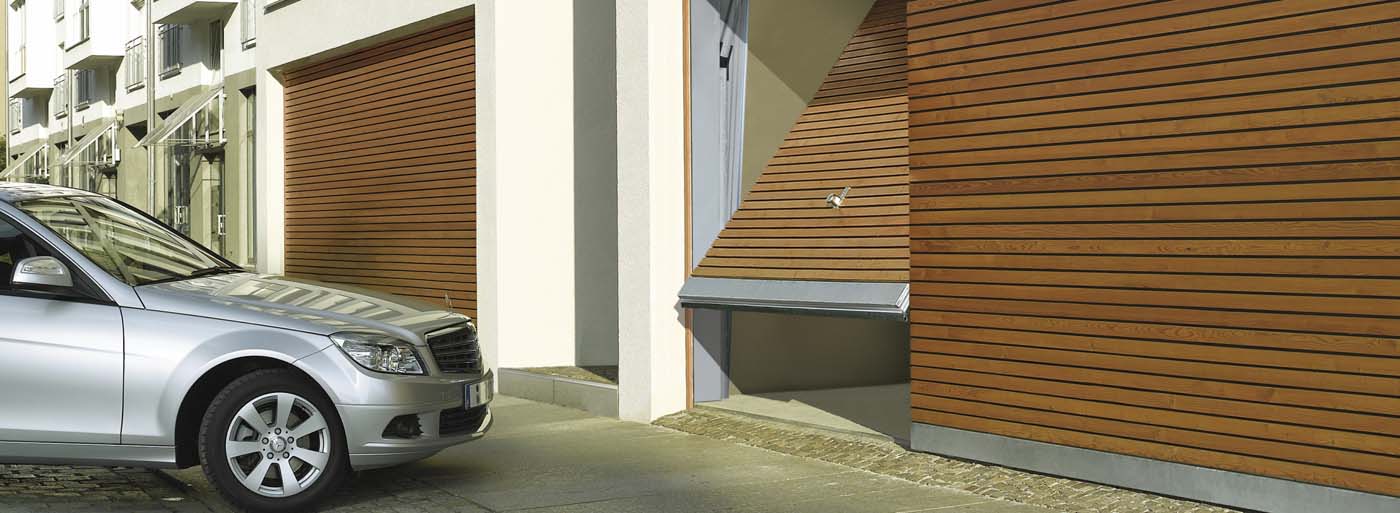

Ворота для коллективных гаражей
Бесшумные, с легким ходом и не требующие технического обслуживания
Оптимальная экономичность, надежность при эксплуатации в течение длительного времени, а также плавное движение даже при интенсивной эксплуатации, являются ярко выраженными отличительными признаками ворот для коллективных гаражей. Ворота этой конструкции не требуют особого ухода; они открываются и закрываются плавно, бесшумно и надежно.
Область применения
Привод SupraMatic H для гаражей с макс. 50 парковочными местами,приводSupraMatic T для гаражей с макс. 100 парковочными местами, привод ITO 400 FU для гаражей с мин. 50 парковочными местами.
Преимущества
• Плавное, бесшумное движение
• Проверенная работа ворот и привода ворот как единого целого, обеспечивающая щадящий режим эксплуатации, длительный срок службы, высокую эксплуатационную надежность и низкие эксплуатационные расходы
• Конструкция ворот рассчитана, как минимум, на 250 000 рабочих циклов
• В зоне перемычки необходимо немного места – идеально для небольших пространств.
• Оцинкованное полотно ворот с порошковым покрытием цвета RAL 9006, по запросу – покрытие в один из 200 цветов по карте RAL
• Возможна также поставка с боковой дверью и калиткой
• Одинаковый внешний вид подъемно-поворотных ворот ЕТ 500 и откатных ворот ST 500

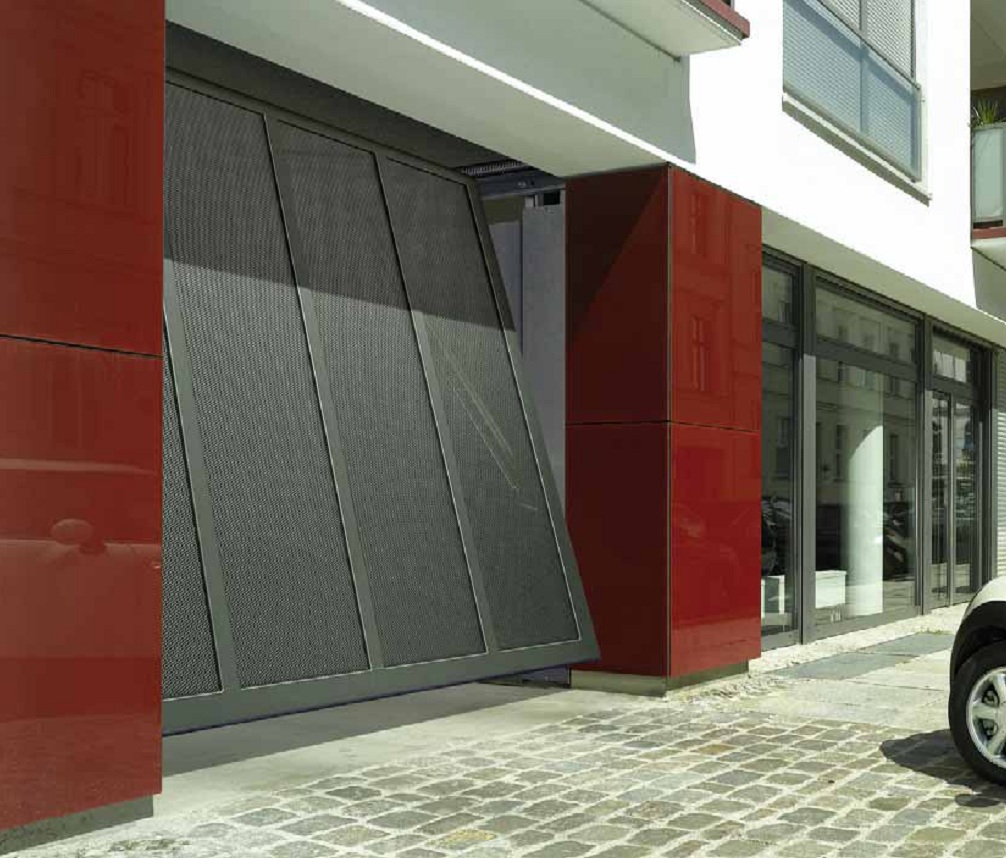

Подъемно-поворотные ворота ET 500 с техникой применения противовесов, не подверженных износу
Выбор ворот Hörmann для коллективных гаражей ЕТ 500 – это верное решение с расчетом на будущее. Это выбор в пользу безопасности, долговечности и низких затрат на техническое обслуживание.
Необходимое пространство
• Полотно выдвигается перед проемом ворот максимум на 200 мм – важно в условиях ограниченного пространства
Небольшие размеры для монтажа
• Необходимое пространство в зоне перемычки с приводом SupraMatic H – всего 100 мм, с приводом ITO 400 FU – 120 мм.
• Боковой упор – всего 140 мм для варианта исполнения L и 250 мм для варианта исполнения S
Надежная конструкция
• Высокая экономичность за счет сохранения высокого качества на протяжении долгого времени
• Конструкция ворот рассчитана, как минимум, на 250 000 рабочих циклов
• Техобслуживание практически не требуется благодаря технике применения противовесов, не подверженных износу
Плавное движение ворот
• Бесшумное открывание и закрывание ворот
• Точное ведение роликов в направляющей шине, отсутствие «шатания» полотна ворот
Высшая степень безопасности
• Двойные тросовые тяги предохраняют от падения полотна ворот
• Защита от защемления пальцев на боковых и нижних кромках за счет безопасного расстояния между полотном ворот и корпусом здания
• Напольный EPDM-профиль специальной формы оптимально подходит для замыкающего контура
• Подготовлен для использования предохранителя замыкающего контура (требуется при использовании ворот с приводом ITO 400 FU)

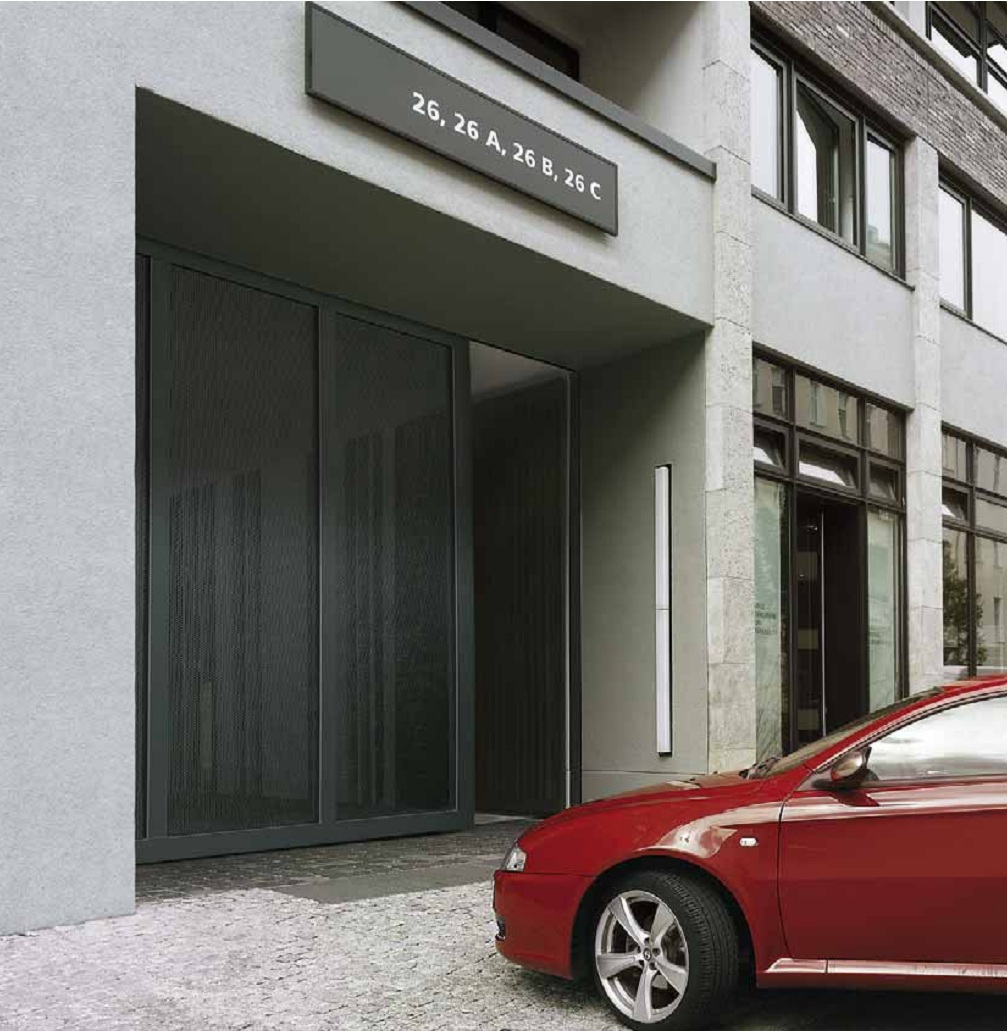

Откатные ворота ST 500
Для установки при небольшой глубине захода ворот
Конструкция откатных ворот коллективных гаражей ST 500 отличается
небольшой глубиной захода при минимальном необходимом пространстве
в зоне перемычки
Большая экономия пространства
• Минимальные потери используемой площади в области ворот, потолок гаража остается свободным от подвесок
• Глубина захода составляет всего около 450 мм (вкл. привод)
• Серийная поставка с рамой направляющих
• Подходит для монтажа без перемычки
Плавное и безопасное движение ворот
• Сдвоенные ролики в верхней направляющей шине
• Напольные направляющие ролики, установленные в шарикоподшипниках
• Надежный упор в области откатывания ворот
• Плавное, тихое движение и почти бесшумное открывание и закрывание ворот
Высшая степень безопасности
• Cерийно поставляемые предохранительные профили на замыкающем контуре и на набегающем ролике ворот
• Cерийно поставляемые световые барьеры в зоне открывания ворот
Возможные варианты оформления с расположенной внутри филенкой

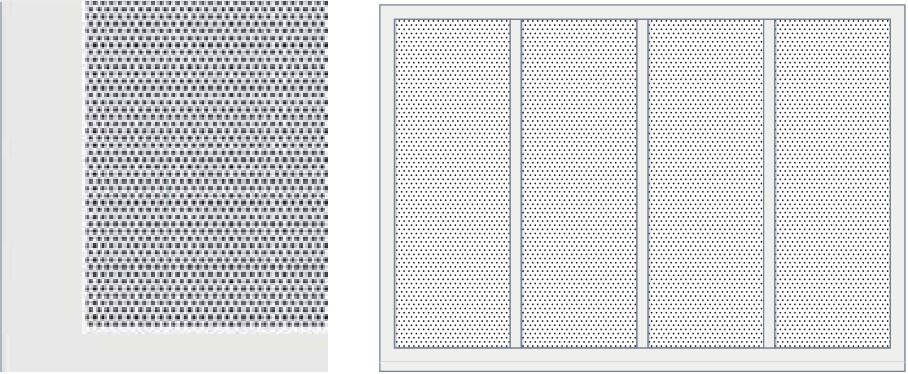

Мотивы 412 и 432
Перфорированный лист с круглыми отверстиями
Стандартное исполнение с наиболее оптимальным поперечным сечением вентиляционных прорезей поставляется в двух вариантах: с перфорированным листом из стали или алюминия.
Макс. ширина ворот 6000 мм

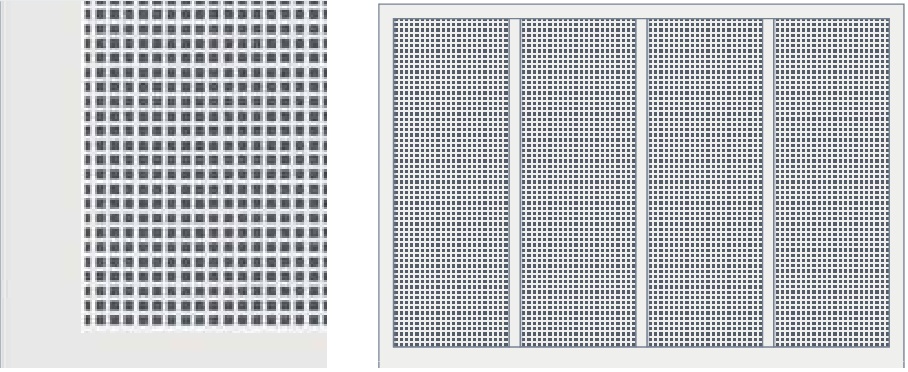

Мотивы 413 и 433
Перфорированный лист с квадратными отверстиями
Наиболее оптимальное поперечное сечение вентиляционных прорезей поставляется в двух вариантах: с перфорированным листом из стали или алюминия.
Макс. ширина ворот 6000 мм

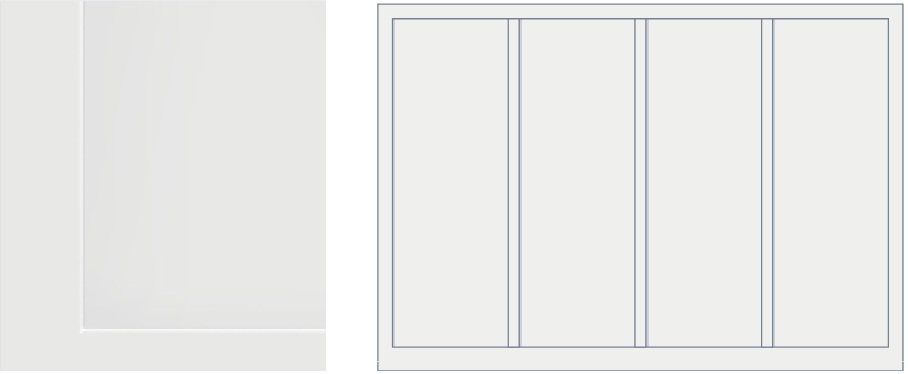

Мотив 420
Филенка с расположенным внутри гладким алюминиевым листом
Филенка с гладким алюминиевым листом поставляется толщиной 2 мм.
Макс. ширина ворот 6000 мм

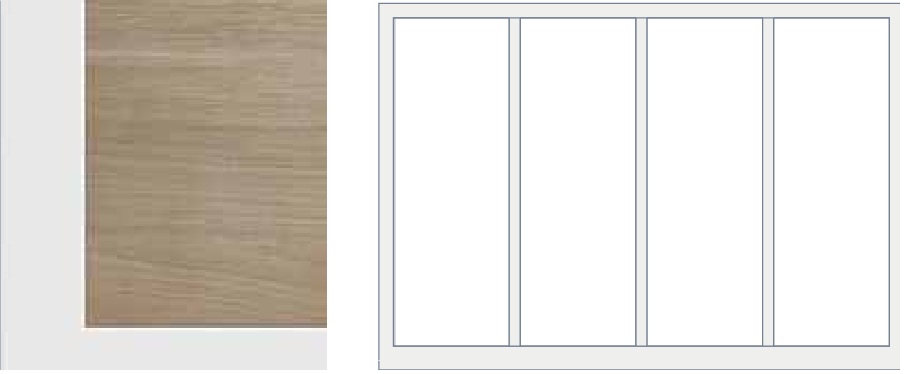

Мотив 400
Рама для расположенной внутри филенки, устанавливаемой заказчиком
При установке филенки заказчиком открывается возможность использовать бесконечное множество вариантов внешнего оформления
в соответствии с собственными предпочтениями. Таким образом, ворота могут быть оптимально интегрированы в проектируемый или уже существующий дизайн фасада.
Макс. ширина ворот 6000 мм
Возможные варианты оформления с расположенной внутри филенкой в виде секций

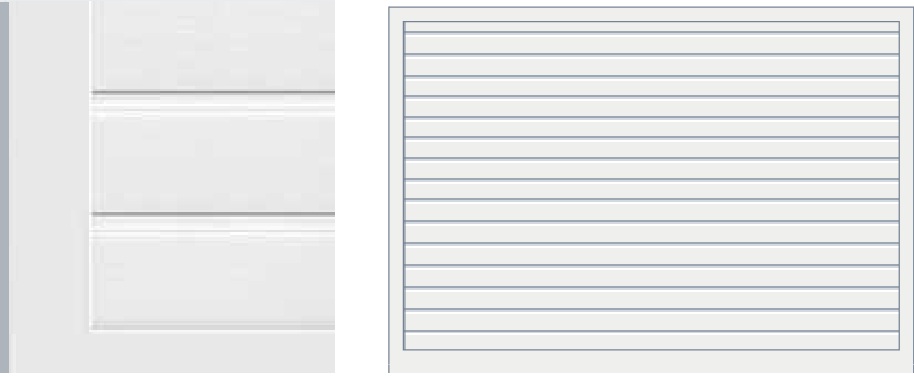

Мотив 480
Филенка в виде секций
Вариант исполнения с секциями (толщиной 42 мм) имеет такой же внешний вид, как секционные ворота Hörmann.
Макс. ширина ворот 5000 мм

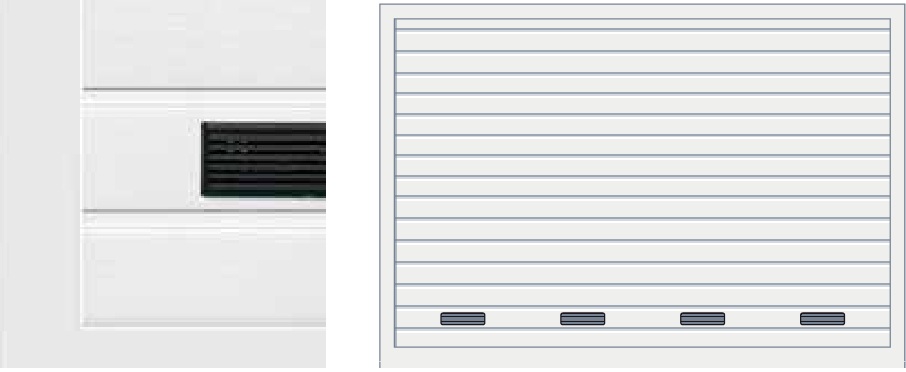

Мотив 480
Филенка в виде секций с вентиляционной решеткой
Секции могут вмещать до 18 пластмассовых вентиляционных вставок.

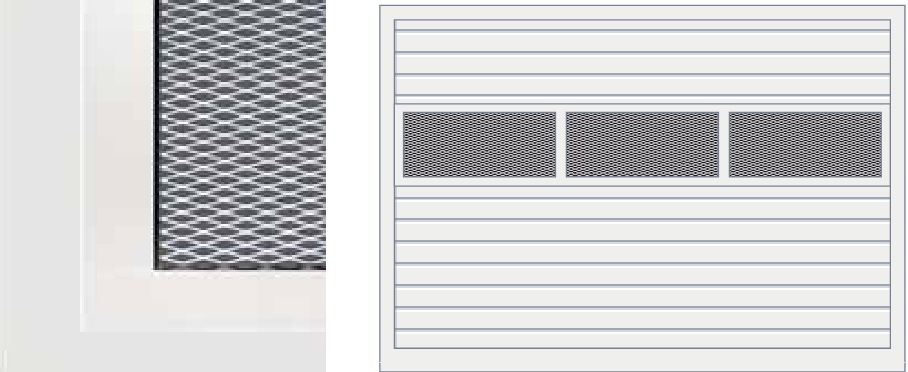

Мотив 480
Филенка в виде секций с алюминиевыми рамами, заполненными тянутой решеткой
Для заполнения алюминиевой рамы наряду с тянутой решеткой применимы перфорированный лист или остекление.

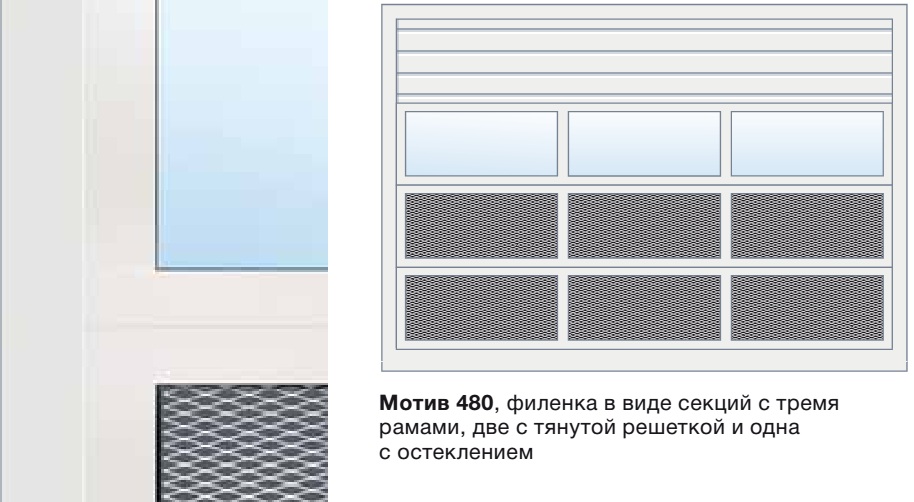

Мотив 480
Филенка в виде секций с тремя алюминиевыми рамами, заполненными тянутой решеткой
Для лучшей вентиляции возможна поставка с несколькими тянутыми решетками. Или же Вы можете скомбинировать вентиляцию с одной рамой остекления.
Возможные варианты оформления с накладной филенкой

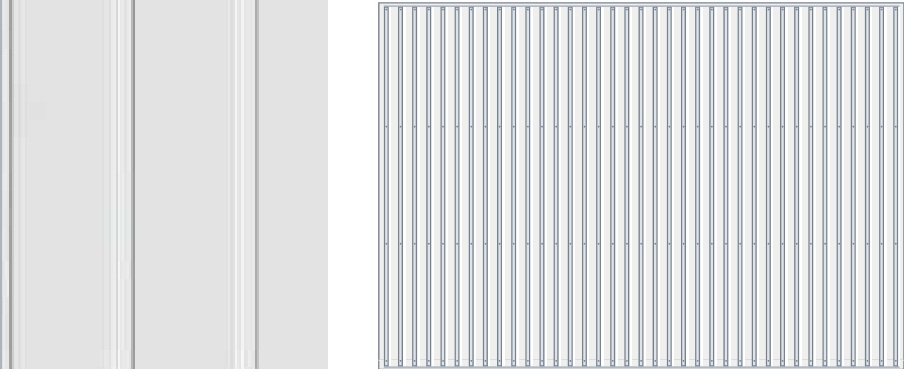

Мотив 402
Накладной гофрированный лист из стали
Накладная филенка с гофрированным листом, толщина листовой стали 0,5 мм, имеет такой же внешний вид, как мотив 902 для подъемно-поворотных ворот Berry.
Макс. ширина ворот 6000 мм

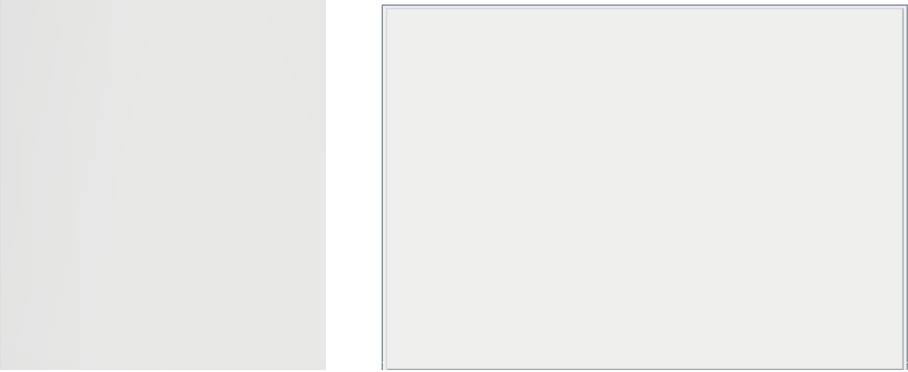

Мотив 422
Сплошной, накладной алюминиевый лист
Филенка с накладным, гладким алюминиевым листом поставляется толщиной 2 мм.
Макс. ширина ворот 6000 мм

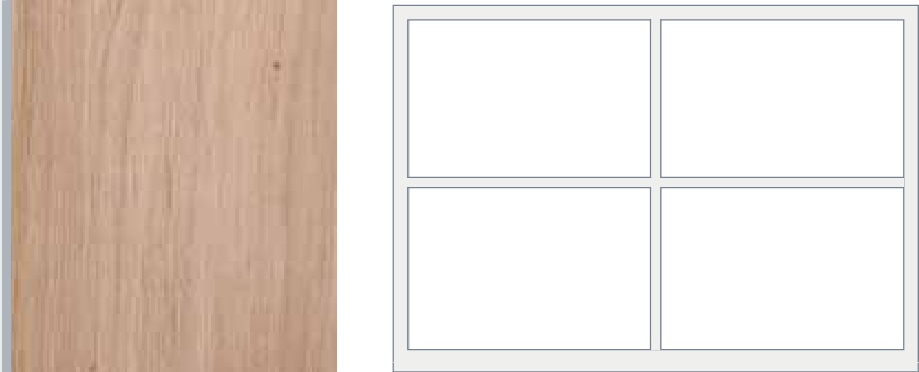

Мотив 405
Рама для накладной филенки, устанавливаемой заказчиком
При установке филенки заказчиком открывается возможность использовать бесконечное множество вариантов внешнего оформления в соответствии с собственными предпочтениями. Таким образом, ворота могут быть оптимально интегрированы в проектируемый или уже существующий дизайн фасада.
Макс. ширина ворот 6000 мм
Калитки и боковые двери
для быстрого и удобного входа и выхода
Калитки особенно удобны, так как не требуют дополнительного пространства рядом с воротами. Монтаж калитки возможен слева, справа или посередине.

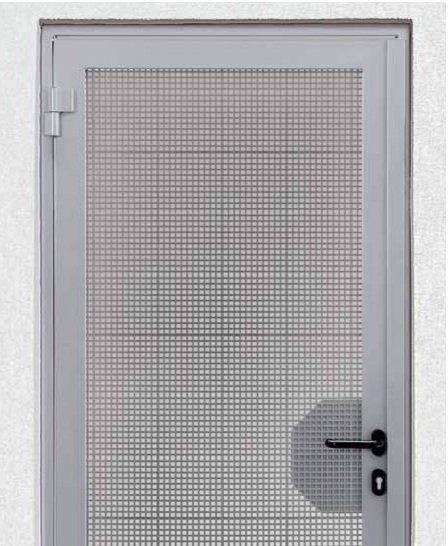

Боковые двери
Боковые двери Hörmann всегда имеют одинаковый внешний вид с мотивом ворот Боковые двери серийно поставляются с гарнитуром нажимных ручек из пластмассы черного цвета в исполнении с профильным цилиндром, высота прохода в свету 2440 мм.

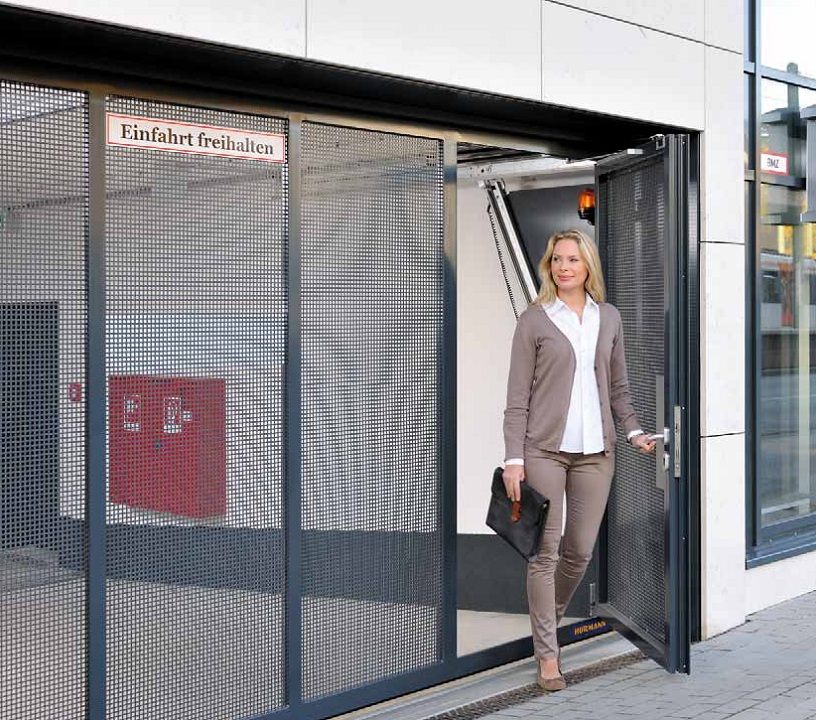

Калитки
По желанию заказчика ворота для коллективных гаражей ET 500 и ST 500 также могут поставляться с удобной калиткой или с боковой дверью с одинаковым мотивом. Скрытые петли входят в серийный комплект поставки калитки откатных ворот ST 500,
а для подъемно-поворотных ворот ЕТ 500 поставляются по дополнительному заказу. Верхний дверной доводчик входит в стандартную комплектацию обоих типов дверей.
